工業用材料の高度化の新時代に踏み込み、従来の限界を超えた性能を持つ革新的な複合材料が、先端産業における製造の風景を変えています。江蘇君華特殊高分子材料有限公司（君華株式）は、PEEKFRTP®BF-UD連続玄武岩繊維/PEEK一方向プリプレグを発表します。優れた総合的な強みを備え、要求の厳しいアプリケーションシナリオに信頼性の高いソリューションを提供します。
1. 材料の革新: 玄武岩と先端ポリマーの融合

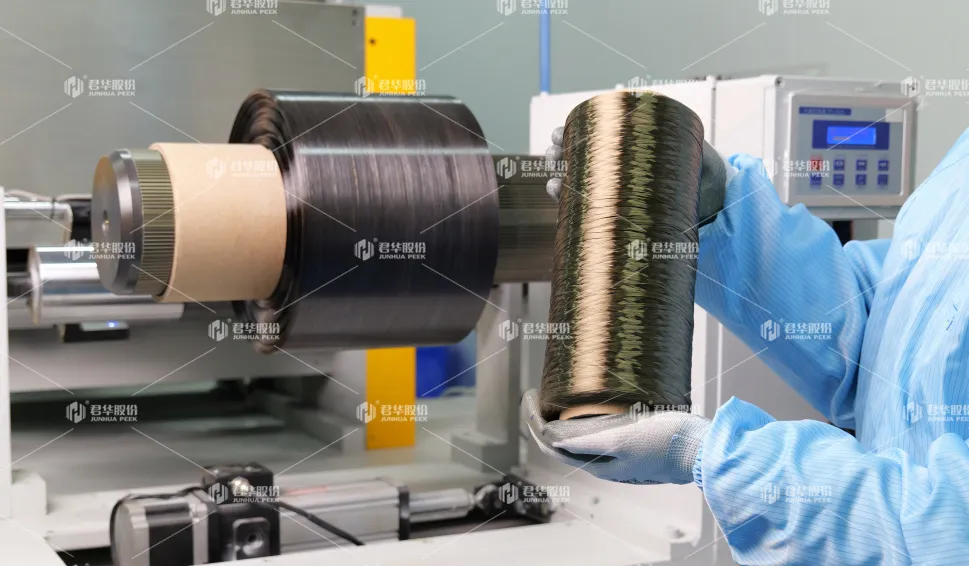

PEEKFRTP®BF-UDは、連続玄武岩繊維（BF）とポリエーテルエーテルケトン（PEEK）を組み合わせて製造された、高性能熱可塑性一方向プリプレグです。

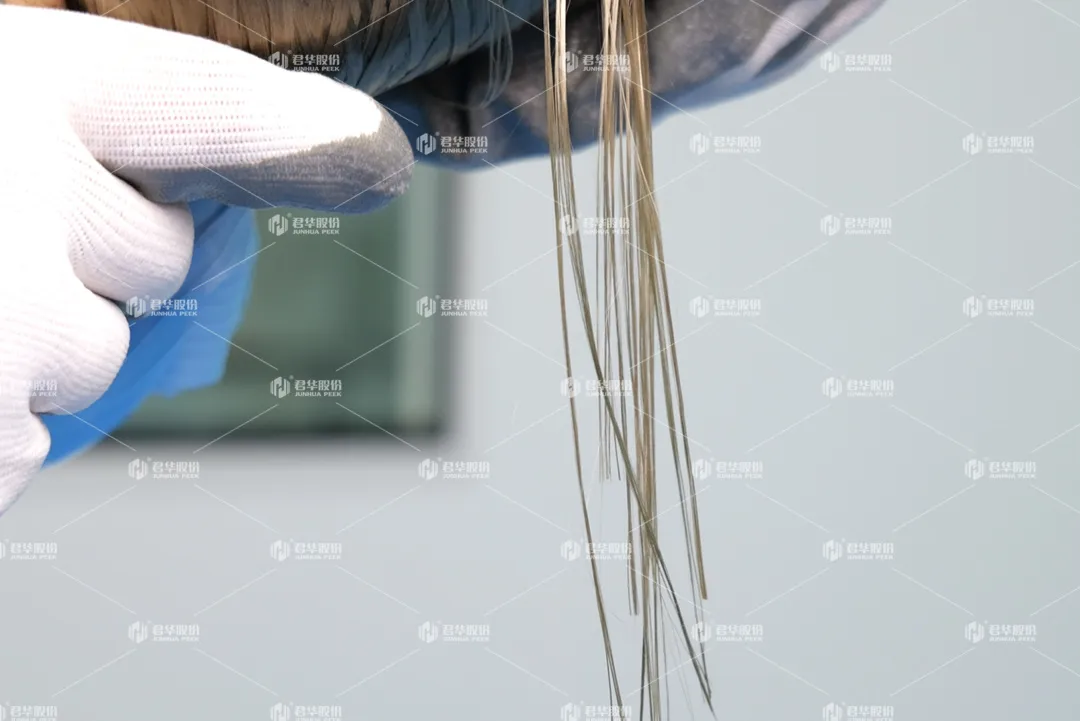

- 連続玄武岩繊維: 天然玄武岩鉱石から製造され、優れた難燃性、広い温度耐性、自然な電気絶縁性を備えています。通常のガラス繊維よりも高い機械的強度、炭素繊維と比較して低い吸湿性と優れた耐酸 & 耐アルカリ腐食性を実現します。
- PEEK: 優れた耐衝撃性、耐クリープ性、生体適合性を備えた高級特殊エンジニアリングプラスチックです。
両原料の利点を組み合わせたこのプリプレグは、軽量設計、機械的安定性、長期使用信頼性において、従来の炭素繊維や熱硬化性プリプレグを凌駕します。
2. 先進的な製造: 精密スラリープロセス

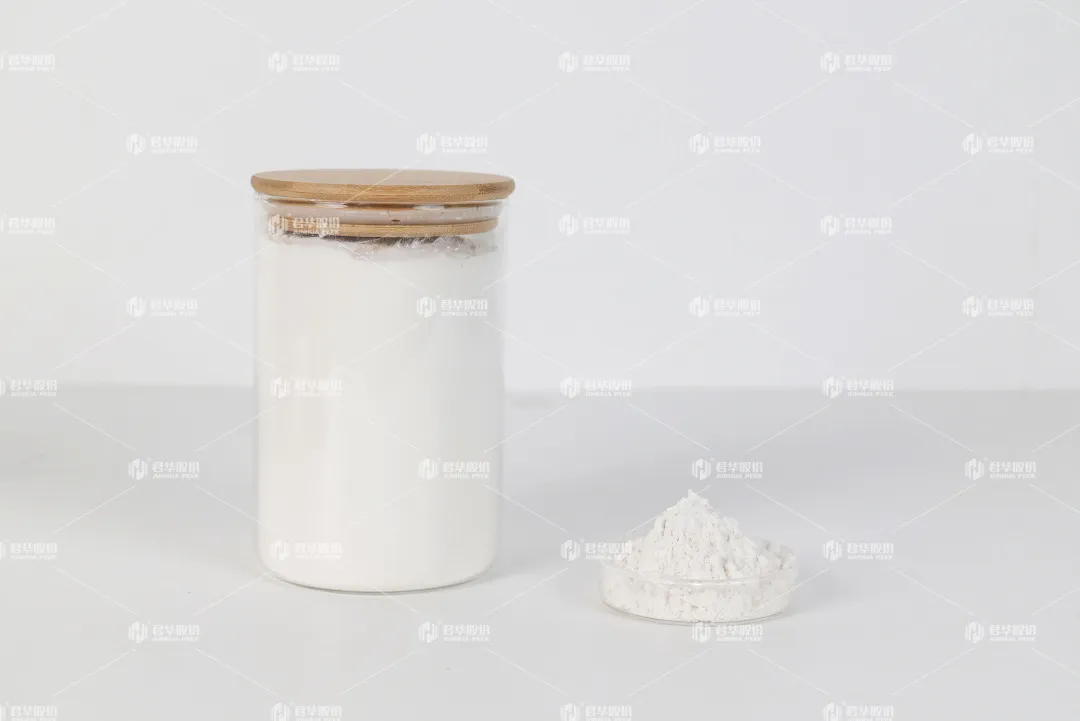

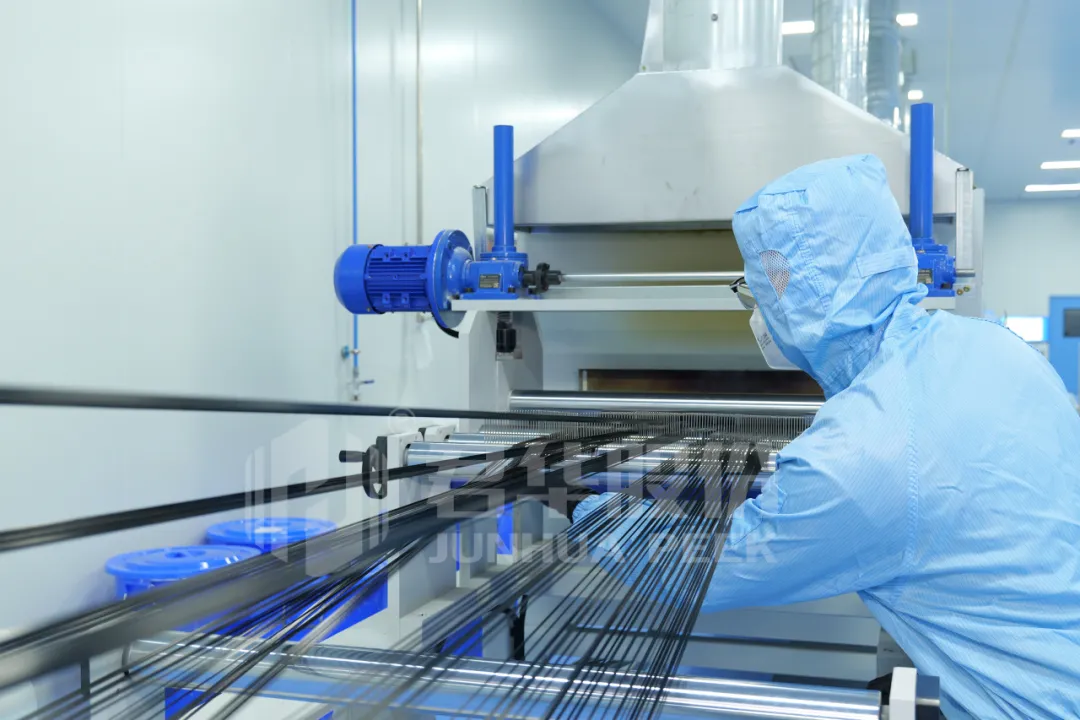

君華ストックは高度なスラリープロセスを採用しています。超微細PEEK粉末を安定した水性スラリーに調合します。玄武岩繊維トウを糸拡散ローラーで均等に広げ、含浸、乾燥、予備溶融、プレート成形を行います。
従来のホットメルト法と比較して、スラリープロセスは低粘度スラリーによるモノフィラメントの完全な含浸とコーティングを実現し、気孔率を低減し、界面結合を強化します。オンライン濃度検出器、張力調整システム、厚みフィードバックコントローラーを搭載し、生産ラインは安定した繊維含有量と一貫したバッチ品質を保証します。
3. 優れた性能：全方位的な総合競争力
玄武岩繊維とPEEK樹脂の二重の利点を統合したプリプレグは、優れた機械的、熱的、化学的、および加工特性を有しています。
- 耐高温性: 長時間の高温使用下でも安定した構造と機械的特性を維持し、熱ゾーン部品の厳しい要件を満たします。
- 耐化学腐食性: 酸、アルカリ、塩水噴霧、有機溶剤に耐性があり、化学工業や海洋産業などの過酷な腐食環境に適しています。
- 電気絶縁性: 高い体積抵抗率と低誘電損失を備え、電波透過構造や絶縁部品に最適です。
- 耐疲労性・耐衝撃性: 強固な層間接着と高い損傷耐性を持ち、動的および繰り返し応力下での層間剥離に耐えます。
- 熱可塑性加工性: 溶接可能、熱成形可能、リサイクル可能であり、二次加工や廃棄物リサイクルを容易にし、環境適応性に優れています。
| 項目 | 試験基準 | 単位 | 標準値 |
|---|---|---|---|
| 樹脂特性 | |||
| 密度 | ISO 1183 | g/cm³ | 1.3 |
| ガラス転移温度 (Tg) | ISO 11357.2 | ℃ | 143 |
| 融点 (Tm) | ISO 11357.3 | ℃ | 343 |
| 加工温度 (Tp) | – | ℃ | 370-400 |
| 物理特性 | |||
| 繊維面密度 | HB7736.3-2004 | g/m² | 350 |
| プリプレグ面密度 | HB7736.2-2004 | g/m² | 450 |
| 樹脂含有率 | HB7736.5-2004 | % | 34±3 |
| プライ厚さ | – | mm | 0.30±0.02 |
| 積層板密度 | ASTM D792 | g/cm³ | 2.10 |
| 機械的特性 | |||
| 0°引張強度 | ASTM D3039 | MPa | 1250 |
| 0°引張弾性率 | ASTM D3039 | GPa | 50 |
| 0°曲げ強度 | ASTM D7264 | MPa | 1600 |
| 0°曲げ弾性率 | ASTM D7264 | GPa | 50 |
| 0°圧縮強度 | ASTM D6641 | MPa | 900 |
| 0°圧縮弾性率 | ASTM D6641 | GPa | 50 |
| 0°層間せん断強度 | ASTM D2344 | MPa | 80 |
4. 応用のブレークスルー：フィラメントワインディングにおける中核的優位性
この一方向性プリプレグは、フィラメントワインディングにおいて代替不可能な優位性を有しています。レーザー支援その場硬化において重要な進歩を達成し、絶縁繊維と高速レーザーワインディングの間の技術的な互換性の課題を根本的に解決します。
ワインディングプロセスの互換性

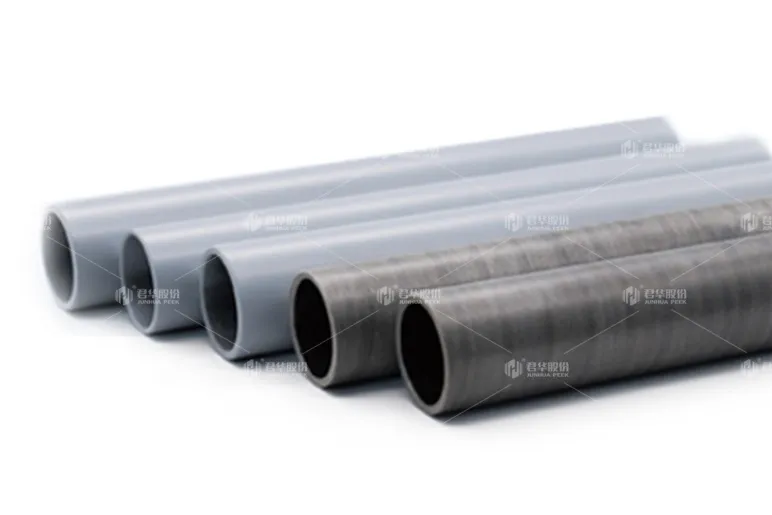

均一な厚みと優れた柔軟性により、数値制御ワインディングマシンでの精密な張力制御と層状の敷設を可能にし、ガスボンベ、パイプライン、シェルなどの均一・可変肉厚の回転部品の効率的な製造をサポートします。

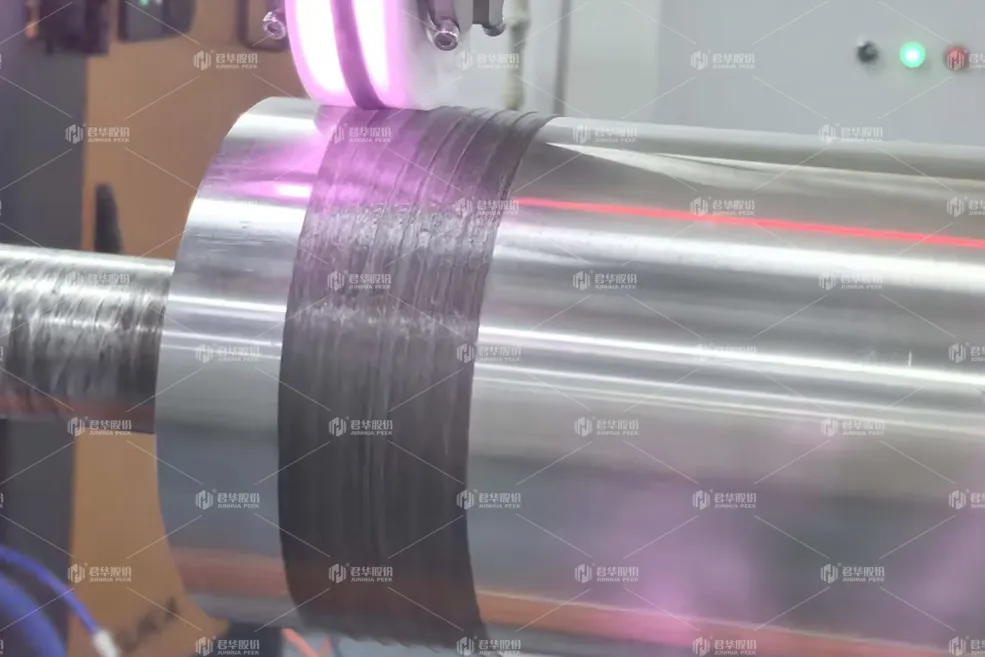

レーザー支援その場硬化
レーザー加熱システムと組み合わせることで、ワインディング、溶融、固化を一体化して実現します。玄武岩繊維は近赤外レーザー（808 nm、1064 nm）を効率的に吸収します。レーザーエネルギーは繊維表面からPEEKマトリックスに伝達され、樹脂の迅速な溶融と層間溶着を可能にします。
従来のガラス繊維は高い光透過率のためレーザー吸収が悪く、効果的なその場硬化ができません。君華は絶縁繊維の低効率という技術的限界を打破し、絶縁繊維と高速レーザーワインディングの完全なマッチングを実現しました。
フィラメントワインディングや自動積層などの高度な製造技術の広範な採用により、PEEKFRTP®BF-UDは従来の金属や熱硬化性複合材料の理想的代替品となり、優れた耐熱性、耐食性、レーザー溶着性、コストメリットを備えています。
結論
高コストの炭素繊維からコスト効果の高い玄武岩繊維材料へと、君華は長年にわたり、ハイエンド市場の需要に応える特殊複合材料の研究開発に注力してきました。新たに発売されたPEEKFRTP®BF-UD一方向性プリプレグは、国内におけるハイエンド特殊材料の輸入代替を目指しています。カスタマイズされた幅と繊維目付が利用可能で、ハイエンド製造業の性能向上を促進します。
