はじめに
半導体製造ラインにおける静電気の一発のスパークが、ウェハの全ロットを廃棄に追い込む――これは誇張ではなく、製造現場で日常的に発生しうる現実である。 静電気放電（ESD）は電子部品を損傷させ、塵埃を引き寄せ、生産歩留まりを不安定にする。半導体製造プロセスの微細化と先進パッケージング技術の進化に伴い、材料性能に対する要求はますます厳しくなっている。基本的な機械的特性に加え、寸法安定性、清浄性、帯電防止性能、そして加工時の安定性が、製造ラインの安定稼働を左右する重要な要素となっている。君華の全産業チェーン体制
樹脂重合｜プロファイル押出｜精密部品加工 約20年にわたり、君華株式会社はPEEKの全産業チェーンに深く根ざしてきた。帯電防止PEEK材料の開発は、その専門性の自然な延長であり、表面的な市場追従ではない。樹脂重合からプロファイル押出、精密部品加工に至るまで、すべての工程を自社で管理することで、信頼性の高い帯電防止材料ソリューションをエンドツーエンドで提供している。01 業界の核心的課題を克服
帯電防止性能は出発点に過ぎない。ゼロパーティクル放出は、譲れない絶対条件である。 半導体製造環境では極めて高い清浄性が求められる。従来の帯電防止プラスチック材料では、CNC加工や長期使用中に導電性添加剤が基材から剥離し、パーティクル状のコンタミネーションを発生させる。これらの粒子がウェハ表面に付着すると、基板に傷をつけたり、ロット全体を不良にする恐れがある。
君華は、自社開発の改質配合と精密押出技術を採用し、導電性フィラーとPEEKマトリックスとの高い界面接着を実現し、プロファイルや完成部品内に緻密で均一な内部構造を形成します。加工中や使用中に粉や破片が脱落することはありません。ウエハーなどの精密デバイスに直接接触しても、微粒子による汚染を防ぎ、生産ラインの清浄度と製品歩留まりを根源から守ります。
妥協のない機械的特性 — 変形のない剛性ツール
一般的な帯電防止プラスチックは、CNC加工後にバリや粗いエッジが発生しがちです。強度や弾性率が不足すると構造的支持が不十分になり、テスト治具がたわんだり変形したりします。治具の頻繁な交換は計画外のダウンタイムとメンテナンスコストの上昇を引き起こします。
君華の帯電防止PEEKは、ESD保護と並んで優れた機械的性能を提供します。
高い引張強度と高い弾性率により、強固な構造的支持と優れた被削性を実現します。加工部品は剛性の高い支持構造とバリのない滑らかなエッジを備えています。材料の高剛性により、切削加工中の変形やひげ状の発生を抑えます。長い耐用年数により、頻繁な治具交換に伴う生産ラインのダウンタイムを削減します。
寸法安定性：精密加工の隠れた関門

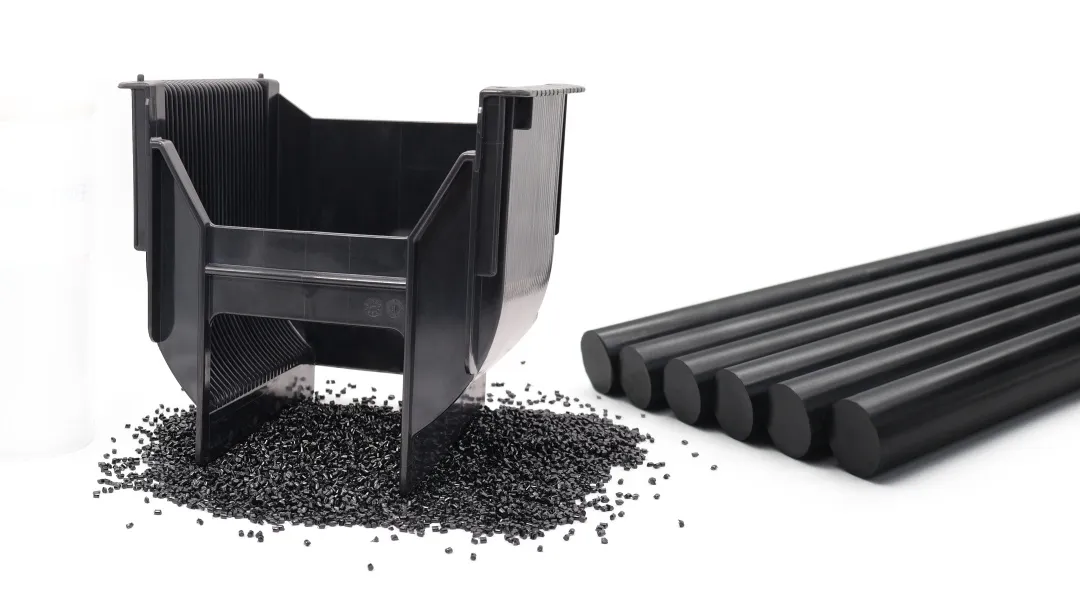

半導体テスト治具、高温マトリックストレイ、その他の精密部品において、加工中および長期使用中の一貫した寸法安定性は不可欠です。ウエハーは固定された寸法公差で製造されており、ウエハーキャリアの歯形のわずかな寸法偏差がウエハーにクラックを発生させる可能性があります。部品は、繰り返しの高温低温サイクル後も安定した形状を維持しなければなりません。

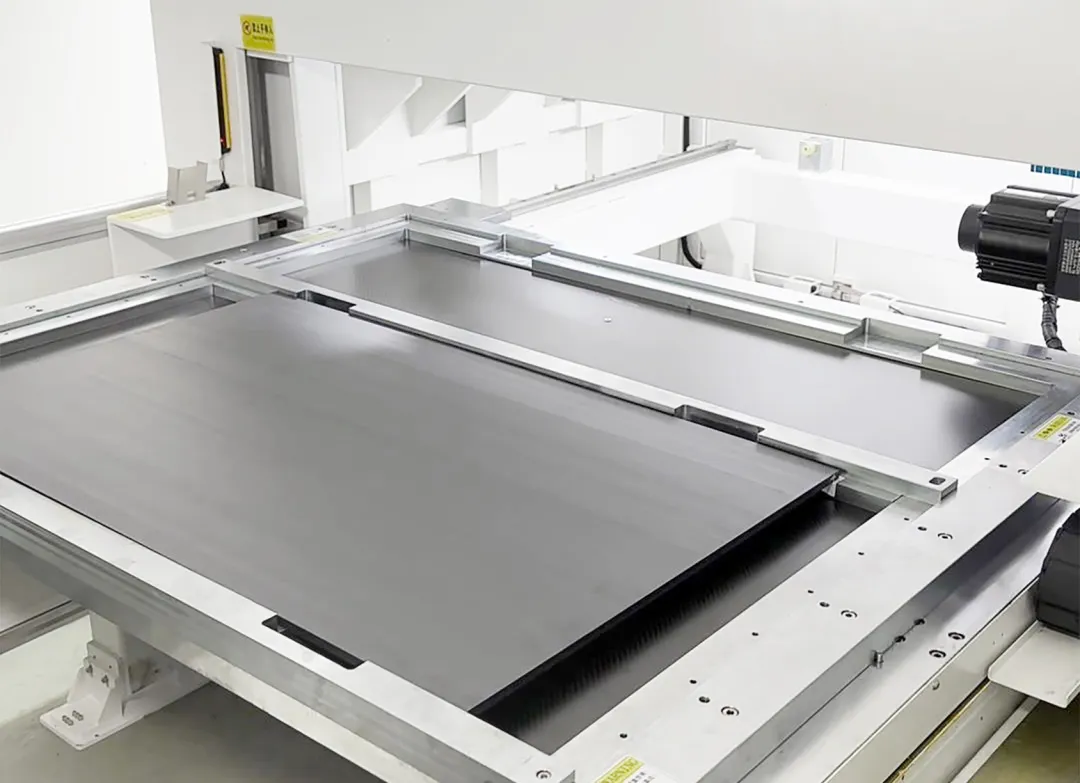

最適化された配合、成熟した押出成形プロセス、および厳格な製造後応力除去処理を活用することで、君華の帯電防止PEEK標準試験片（T10×600×1000mm）は、反りを工業的に許容される範囲内に維持します。25°Cから260°Cまでの段階的加熱、260°Cでの48時間の断熱、そして常温への冷却後、寸法変化率は≤0.05%に抑えられ、ウェハキャリアの歯形に対する長期的な精度要件を満たします。
反りは内部材料応力の均一性を反映します。君華は、押出温度の校正とアニーリングの最適化を含む全工程生産管理を実施し、内部残留応力を最小限に抑え、標準的な帯電防止プラスチックシートによく見られる反りや変形のリスクを排除します。
02 過酷な作業環境への汎用適応性
半導体製造ラインは、高温、腐食性化学媒体、継続的な機械的摩擦の下で動作することがよくあります。帯電防止保護のみを提供し、熱、摩耗、化学腐食に耐えられない材料は、実用的価値が限られています。君華の帯電防止プロファイルは、あらゆる過酷な動作環境で安定した性能を維持します。
| 試験項目 | 試験規格 | 単位 | PEEK5600ESD Z01 | PEEK5600ESD J01 | PEEK5600ESD M01 |
|---|---|---|---|---|---|
| 密度 | ISO 1183 | g/cm³ | 1.41 | 1.39 | 1.48 |
| メルトフローレート | ISO 1133 | g/10min | 4.25 | 6.02 | 2.21 |
| 引張強度 (23°C) | ISO 527 | MPa | 100.82 | 102 | 74.1 |
| 引張弾性率 (23°C) | ISO 527 | GPa | 6.04 | 5.5 | 7.26 |
| 破断伸び (23°C) | ISO 527 | % | 4.2 | 5.8 | 3.04 |
| 曲げ強度 (23°C) | ISO 178 | MPa | 186.33 | 155 | 114.51 |
| 曲げ弾性率 (23°C) | ISO 178 | GPa | 5.77 | 4.2 | 6.46 |
| ノッチ付きアイゾット衝撃強度 | ISO 180/A | kJ/m² | 4.06 | 4.6 | 2.34 |
| ショア硬さ | GB/T 2411-2008 | – | 91 | 86 | 67 |
| 融点 | DSC | °C | 343 | 343 | 343 |
| 表面抵抗率 | IEC 61340 | Ω | 10⁶~10⁹ | 10⁶~10⁹ | 10⁶~10⁹ |
- 耐熱性: 連続使用温度は260°Cに達し、一時的な高温にも耐えます。熱負荷下でも機械的特性は安定しており、高温マトリックストレイやプリバーンテストスロットに適しています。
- 優れた耐摩耗性。バランスの取れた表面硬度と自己潤滑性により、シリコンウェーハとの接触時の傷付きを防止します。加工時および使用時の微粒子発生が最小限であり、クリーンルーム環境を維持します。
- 優れた耐薬品性：ほとんどの酸、アルカリ、塩、有機溶剤（濃硫酸を除く）に耐性があり、さまざまな腐食性半導体プロセス流体の中で構造的完全性を維持し、コンポーネントの寿命を延ばします。
- 超低金属イオン溶出 高温摩擦条件下での金属イオン残留が最小限で、極端な熱動作環境でもウェハ歩留まりを保護します。
一つの材料で、静電気、高温、摩耗、化学腐食、粒子汚染という5つの主要な生産上の課題を同時に解決します。
03 君華の帯電防止PEEKのコア競争優位性
材料性能は基本ですが、安定した大量供給、迅速なカスタマイズ処方調整、顧客検証コストの削減が、エンジニアリングプラスチック材料選定の根底にある優先事項です。
1 完全自己管理の全産業チェーン
多くの国内サプライヤーがPEEKプロファイルを提供していますが、上流の樹脂重合を独立して完了する企業はほとんどありません。君華株式会社はその数少ない企業の一つです。
この垂直統合は明確な利点をもたらします：
- 当社は、第三者の標準原材料に依存せず、導電性フィラーの配合を独自に開発・調整しています。
- すべての生産パラメータ（押出温度、スクリュー速度、冷却速度）は完全に制御可能であり、バッチ間での一貫した性能を保証します。
- 独自の配合最適化により、抵抗率のカスタム調整を直接実施でき、外部原料ベンダーとのコミュニケーション遅延を排除できます。
- 合理化された統合生産ラインは、粉末原料、ペレット、押出プロファイル、完成機械加工部品をカバーします。中間リンクが少ないため情報損失が減り、迅速な根本原因分析と高速な性能最適化が可能です。
2 迅速なカスタマイズと顧客対応
顧客からのフィードバックや新しい性能要件を受け取ると、当社チームは配合変更とサンプル生産を加速します。社内の改質ラインと押出ラインにより、配合調整とサンプル製造のシームレスな連携が可能となり、製品開発と検証サイクルを短縮します。
3 社内での用途検証と加工技術サポート
ほとんどの材料サプライヤーは、ベース材料と物性データのみを提供し、完全な用途検証は顧客に任せています。君華は社内の押出および精密加工能力を活用し、製品開発中に新グレードやカスタム配合の事前評価を実施します。ウェーハ搬送、高温サービス、CNC加工性などの中核シナリオに対して、ターゲットを絞った性能検証を完了します。

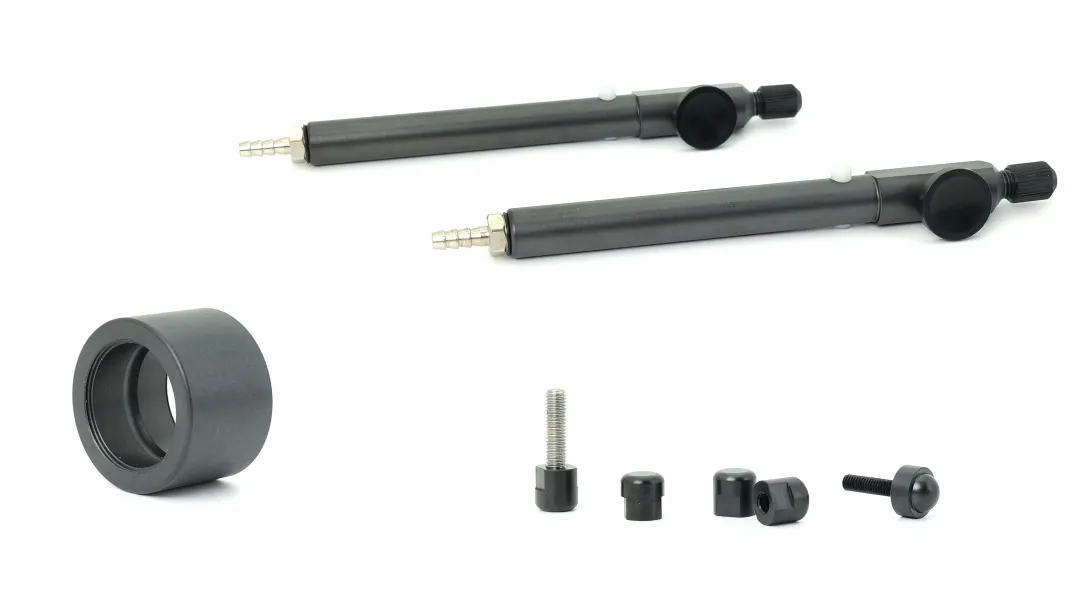

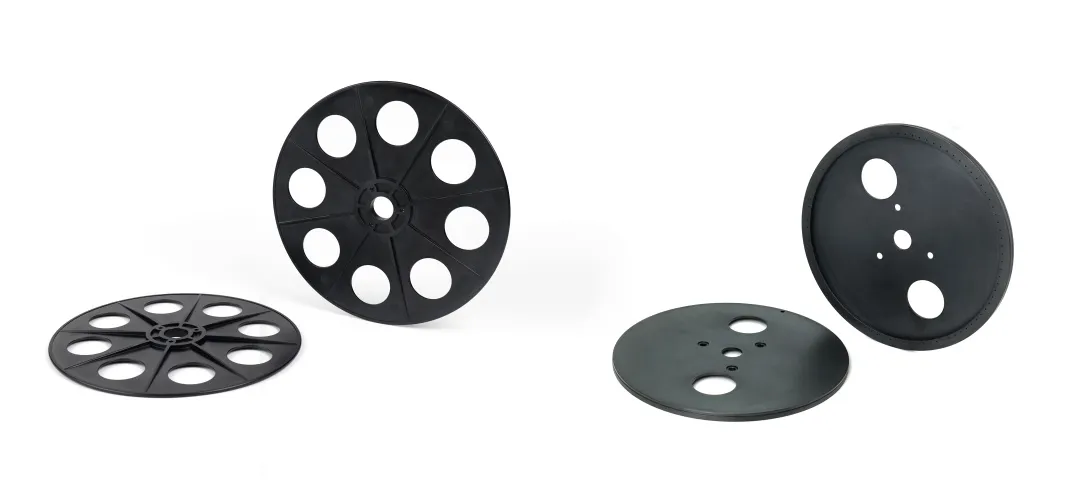

精密CNC加工後、君華の帯電防止PEEKプロファイルは、位置決めピン、サポートポスト、環状スリーブなど中核的な半導体治具部品に加工でき、完璧なエッジ仕上げとミクロンレベルの寸法精度を実現します。

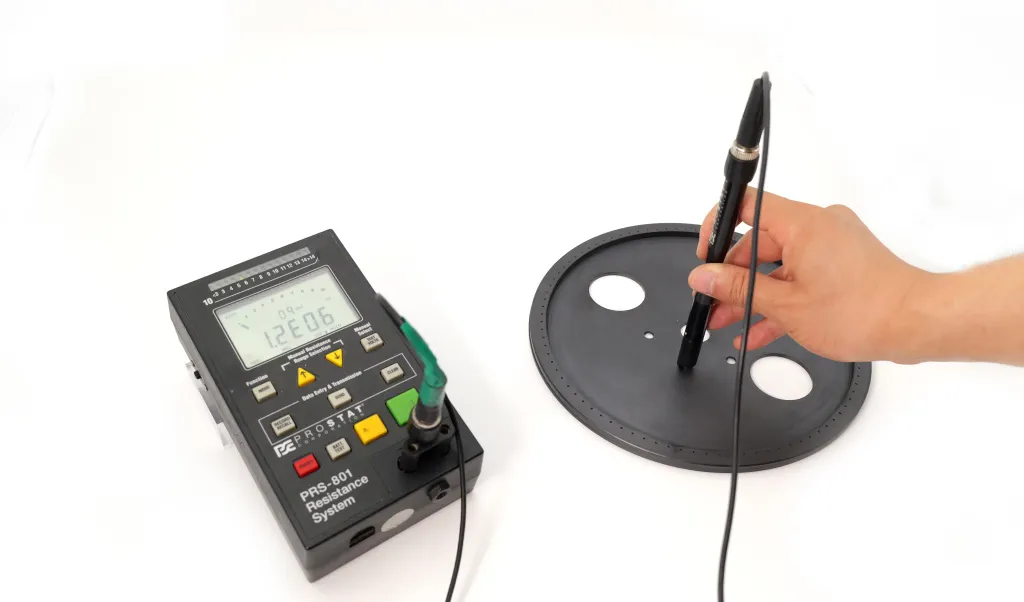

材料の高弾性率と優れた切削性能により、加工時のバリやエッジ欠けがゼロとなり、二次的な手作業仕上げ工程を排除し、生産ラインの組立仕様に直接適合します。すべてのプロファイルと完成品は、工場出荷前に厳格な表面抵抗率試験を受けます。
4 すべての製造ルートを網羅する3つの主要グレード
当社のPEEK5600ESD帯電防止材料ポートフォリオは、押出成形、圧縮成形、射出成形の3つの主流加工技術を完全にサポートします。
すべての加工ルートを網羅する3つのグレード
すべての加工ルートを網羅する3つのグレード

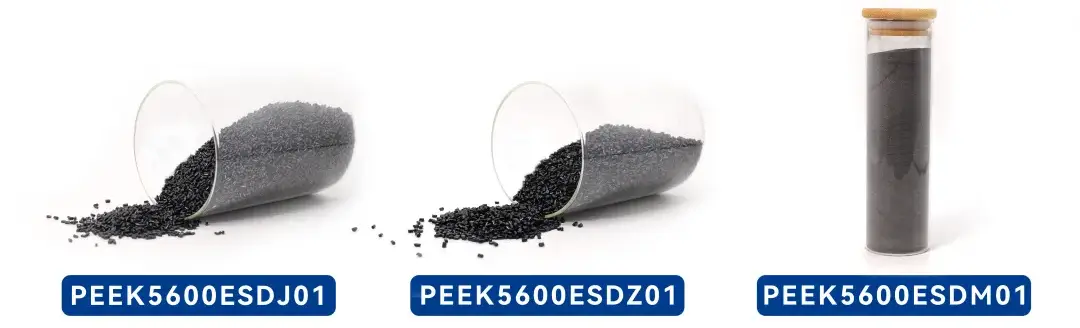

PEEK5600ESDJ01: 押出成形グレード、シートやロッドなどの連続プロファイル用
PEEK5600ESDZ01: 射出成形グレード、複雑な構造部品の高効率成形
PEEK5600ESDM01: 圧縮成形グレード、大型肉厚製品用
3つの製造ルートは多様な製造シナリオをカバーし、表面抵抗率は10⁶ Ω～10¹¹ Ωの範囲でカスタマイズ可能です。お客様は加工方法と目的の帯電防止グレードとの間で妥協する必要がなくなります。
帯電防止、高い機械的強度、優れた寸法安定性が、トレードオフなく同時に実現されます。
一貫性は材料のラボデータにとどまらず、均一なバッチ出力、信頼性の高い機械加工性、安定した長期現場性能にまで及びます。半導体業界の性能要求に焦点を当て、君華は帯電防止PEEKの配合とプロセス制御を継続的に最適化しています。約20年にわたる全産業チェーンの専門知識を活かし、世界中の製造業者に安定した信頼性の高いエンジニアリング材料ソリューションを提供します。
