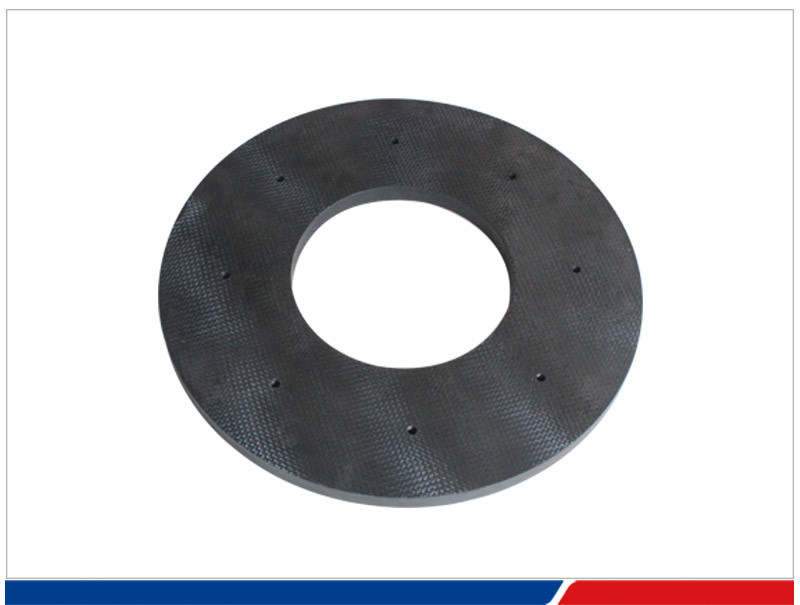

CF/PEEK複合材スラストプレートは石油・石油化学産業で使用されています
代表的な高性能熱可塑性樹脂であるPEEKは、卓越した性能を有しています。連続炭素繊維と組み合わせることで、両材料の性能が効果的に融合され、全体性能はさらに向上します。その優れた性能ゆえに、連続炭素繊維CF/PEEK熱可塑性複合材料は、航空宇宙、医療、自動車などの分野で広く応用されており、主要大学、研究機関、企業の研究・注目の焦点ともなっています。
連続炭素繊維CF/PEEK複合材料の利点：
1. 優れた破断伸びと破壊靭性
高性能熱可塑性ポリマーの代表格であるPEEKは、破壊靭性が最大2.0 KJ/m²に達し、エポキシ樹脂の20倍に相当します。
2. 卓越した層間剥離抵抗性と疲労抵抗性
PEEKは優れた耐衝撃性を有し、耐熱樹脂の中でも最高クラスの耐衝撃性を誇ります。同時に、高い剛性、良好な寸法安定性、小さな線膨張係数、優れた長期耐クリープ性・耐疲労性を備えています。
3. 優れた耐化学薬品性
PEEKは優れた耐化学薬品性を有し、酸、アルカリ、およびほぼすべての有機溶剤に対して高い耐性を示します。高温下でのハロゲンや強酸による腐食のみを受け、常温では濃硫酸にのみ溶解します。
4. 優れた耐湿熱性
PEEKは低い吸水率と良好な耐湿熱性を有します。高温高湿環境下でも良好な機械的特性を維持できます。さらに、卓越した耐加水分解性、低い吸水率と透過性、蒸気、水、海水に対する耐性を備えています。
5. 優れた滑り摩耗および微動摩耗特性
PEEKは250°Cにおいても高い耐摩耗性と低い摩擦係数を維持できます。
6. 生体適合性
研究によれば、短繊維強化PEEKを動物に移植材料として埋め込んだ場合、細胞毒性が低く、医療用インプラント材料の細胞毒性指標を満たし、良好な血液適合性および組織適合性を示します。
7. X線透過性
PEEKは良好な透過特性を有し、X線やCT検査において金属インプラントのようなアーチファクトを生じないため、患者の医療検査が容易になります。
連続炭素繊維CF/PEEK複合材料の応用事例と展望：
1. 一方向プリプレグテープ
2. 編組材

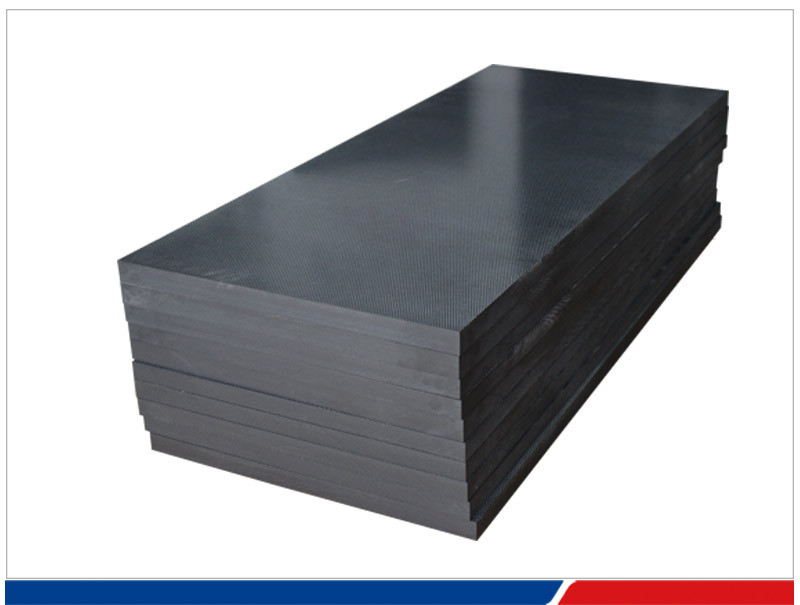

3. 複合材料厚板
4. 航空機上のPEEKコーナー部品
5. 医療機器ハンドル、照準フレーム
6. 航空機座席（東レ）
7. 航空機窓枠
8. 航空機ドア
9. 高速永久磁石モーターシース
10. 電磁砲
11. 骨プレート、骨ネジ
12. 空気圧縮機スターホイール部品
13. 戦闘機外皮
14. 翼前縁
15. ヘリコプターロッド
16. ロケット支持部
17. 潜水艦油圧パイプライン
18. 真空ポンプブレード
19. アナライザーカバー
20. スラスト摩耗リング
21. 三脚
22. ドリルパイプ窓カバー
23. 消化タンク
24. 水素貯蔵タンク
25. ロケット外殻
26. 3Dプリントフィラメント
27. 単兵携行ロケットランチャー外殻
28. 原子力
29. オープナー
30. 外部ラック延長フレーム
PEEKとは？
PEEKおよびその改質複合材料は、高温高湿条件下で優れた性能を示します。PEEKは優れた耐薬品性、自己潤滑性、耐摩耗性を有するため、銅合金や普通ゴムを置き換える最適な材料となっています。それらと比較して、PEEKはより長い寿命を持ち、設備の運転コストを削減し、設備の運転信頼性を向上させることができます。
高温性能
PEEKの性能は、-196°Cから260°Cの温度範囲で安定したままです。極限の作業条件下では、短時間で300°Cに耐えることができます。PEEKの性能は、地下数キロメートルの高温作業環境でも信頼性があります。
高強度と耐摩耗性
他のプラスチックと比較して、PEEKは圧縮、衝撃に強く、優れた疲労耐性も持っています。PEEKは機械設備や摩耗環境において耐久性があります。
寿命を倍増
PEEKシールソリューションは部品の寿命を向上させることができます。一部の国内化学会社は、君華 PEEKが設計したPEEK5600FE20ポリテトラフルオロエチレン改質材料を元の材料に置き換えて使用し、摩耗部品の寿命を1.3〜3倍に延ばすことができました。
耐食性
PEEKは化学的に不活性であり、ほとんどの酸、油、グリース、および他のすべての有機・無機溶剤や酵素に対して反応せず、良好な強度と寸法安定性を維持できます。
自己潤滑性
PEEKは摩擦係数が低く、走行抵抗が小さいため、一部の作業条件下では油なしで使用できます。設備はより清潔になり、プロセスの信頼性を向上させ、エネルギー効率を改善し、コストを節約します。
設計の自由度向上
射出成形金型を使用して、複雑な特殊形状部品を大量に迅速に成形でき、機械加工と比較してコストが低くなります。
お問い合わせ
一般的なPEEKグレードと特性
1. PEEK5600G (ブラウン-グレー/カーキ)は純粋なポリエーテルエーテルケトン樹脂から作られており、すべてのPEEKグレードの中で最高の靭性と耐衝撃性を提供します。純粋なPEEKは便利な方法（蒸気、乾熱、エタノール、ガンマ線）で滅菌可能であり、その製造に使用される原材料はEUおよび米国FDAの食品適合規制に準拠しています。これらの特性から、医療、製薬、食品加工産業で広く使用されています。
2. PEEK5600LF30 (ブラック) PTFE、グラファイト、炭素繊維の添加により、PEEK5600LF30はベアリンググレードのプラスチックとなっています。その優れたトライボロジー特性（低摩擦係数、耐摩耗性、高いピーク圧力限界）により、このクラスの摩擦用途における理想的な材料です。
3. PEEK5600GF30 (ブラウン-グレー): この材料は30%のガラス繊維で充填された強化グレードのプラスチックです。PEEKと比較して優れた剛性、耐クリープ性、寸法安定性を提供し、構造部品に理想的です。高温下で長時間にわたる固定荷重に耐えることができます。PEEK5600GF30が摺動部品として使用される場合、ガラス繊維が相手面を傷つける可能性があるため、その適合性は慎重に検証する必要があります。
4. PEEK5600CF30 (ブラック): この材料は30%の炭素繊維で強化されています。PEEK5600GF30と比較して優れた機械的特性（高い弾性率、機械的強度、耐クリープ性）と耐摩耗性を提供します。さらに、炭素繊維強化プラスチックは非強化PEEKの3.5倍の熱伝導率を持ち、軸受面からの熱をより速く放散します。
機械的特性
| 項目 | 試験規格 または測定器 |
単位 | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% ガラス繊維 |
PEEK5600CF30 PEEK+30% 炭素繊維 |
PEEK5600LF30 PEEK+30% (炭素繊維 +グラファイト+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| 引張強さ (23℃) | ISO 527 | MPa | 95 | 175 | 250 | 145 | 70 |
| 引張弾性率 (23℃) | ISO 527 | GPa | 3.8 | 11 | 23 | 12.5 | / |
| 破断伸び (23℃) | ISO 527 | % | 35 | 2.0 | 1.5 | 2.2 | / |
| 曲げ強さ (23℃) | ISO 178 | MPa | 155 | 235 | 350 | 220 | 118 |
| 曲げ弾性率 (23℃) | ISO 178 | GPa | 3.5 | 10 | 21 | 11 | / |
| シャルピー衝撃強さ (ノッチなし) | ISO 179/1U | kJ/m2 | 破断せず | 55 | 45 | 32 | 破断せず |
| 片持ち梁衝撃強さ (ノッチあり) | ISO 180/A | kJ/m2 | 4 | 6 | 6.5 | 4 | 6 |
熱的特性
| 項目 | 試験規格 または測定器 |
単位 | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% ガラス繊維 |
PEEK5600CF30 PEEK+30% 炭素繊維 |
PEEK5600LF30 PEEK+30% (炭素繊維 +グラファイト+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| 融点 | ISO11357 | ℃ | 343 | 343 | 343 | 343 | 343 |
| ガラス転移温度 | ISO11357 | ℃ | 143 | 143 | 143 | 143 | 150 |
| 熱変形温度 | ISO 75A/B | 1.8MPa. ℃ | 152 | 315 | 315 | 293 | 150 |
| 熱膨張係数 | ASTM D696 | ppm K-1 | 45 | 22 | 15 | 22 | 70 |
| 熱伝導率 | ISO /CD22007-4 | W/(m·K) | 0.29 | 0.32 | 0.95 | 0.86 | / |
電気的特性
| 項目 | 試験規格 または測定器 |
単位 | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% ガラス繊維 |
PEEK5600CF30 PEEK+30% 炭素繊維 |
PEEK5600LF30 PEEK+30% (炭素繊維 +グラファイト+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| 絶縁耐力 (2mm) | IEC 60243-1 | kV/mm | 20 | 19 | / | / | 19 |
| 比誘電率 | IEC 62631 | – | 3.0 | 3.3 | / | / | 2.7 |
| 表面抵抗率 | GB/T31838.3 | Ω | 1015 | 1014 | / | / | 1015 |
| 体積抵抗率 | IEC 62631 | Ω·cm | 1015 | 1015 | 105 | 106 | / |
その他の特性
| 項目 | 試験規格 または測定器 |
単位 | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% ガラス繊維 |
PEEK5600CF30 PEEK+30% 炭素繊維 |
PEEK5600LF30 PEEK+炭素繊維 +グラファイト+PTFE |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| 色 | / | / | ナチュラル | ナチュラル | ブラック | ブラック | ナチュラル |
| メルトフローレート (400℃, 2.16kg) | ISO 1133 | g/10min | 6-10 | 2-5 | 1-3 | 2-5 | / |
| 密度 | ISO 1183 | g/cm3 | 1.30±0.02 | 1.50±0.02 | 1.40±0.02 | 1.44±0.02 | 1.41±0.02 |
| 吸水率 (23℃, 24時間) | ISO 62-1 | % | 0.07 | 0.05 | 0.04 | 0.05 | 0.15 |
| ロックウェル硬さ | / | HRR | 118 | 119 | 121 | 108 | 113 |
| 難燃性等級 | UL 94 | / | V-0 | V-0 | V-0 | V-0 | / |
| 摩擦係数 | ASTM D3702 | 100N-120rpm | 0.30-0.38 | 0.38-0.46 | 0.15-0.25 | 0.18-0.30 | 0.1-0.2 |
*このデータは参考用であり、保証するものではありません。より詳細なデータシートについては、当社の技術部門までお問い合わせください。
