PEEK 30% 炭素繊維強化 (PEEK5600CF30) シート
PEEK 炭素繊維シート (PEEK5600CF30=PEEK+30%炭素繊維)、連続押出プロセスで製造されるPEEKチューブは、成形品の高さ制限や射出成形プロセスで発生しやすい内部収縮孔といった技術的課題を解決します。同時に、材料ロスを削減し、加工コストを低減します。シールリング、ピストンリング、耐摩耗スリーブ、バルブシートなどのリング部品に加工可能で、石油化学、電子半導体などの産業で広く使用されています。

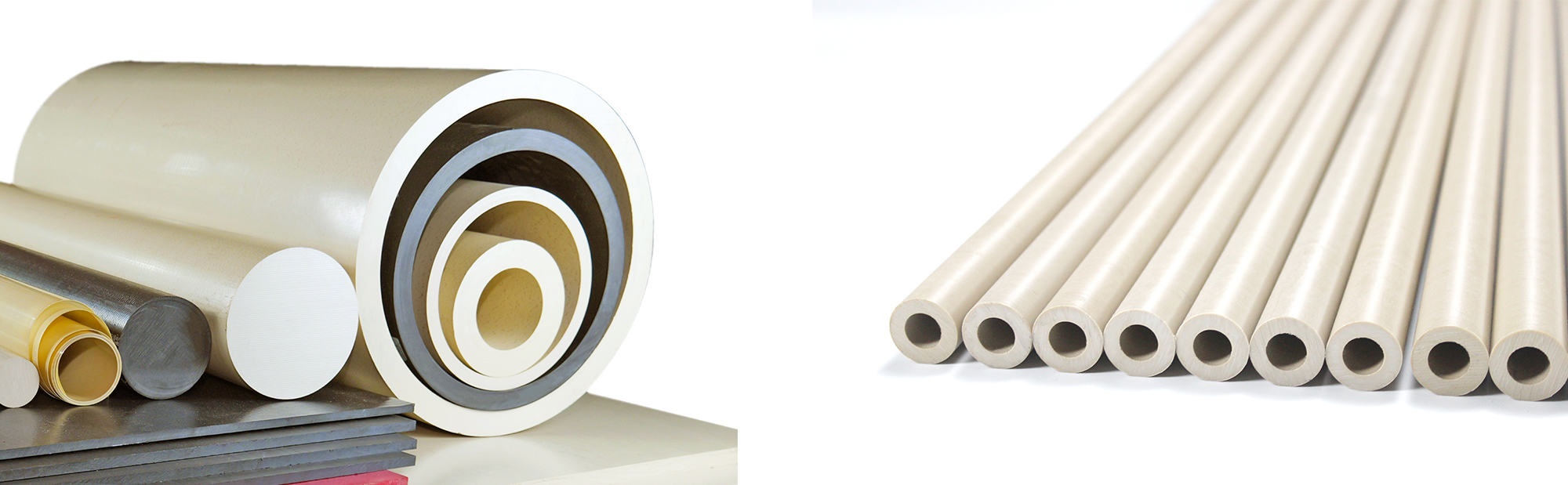

PEEK 押出チューブ仕様
当社では、連続押出によるPEEKチューブのフルラインアップの仕様をご用意しております。詳細なPEEK仕様については、カスタマーサービス部門までお問い合わせください。

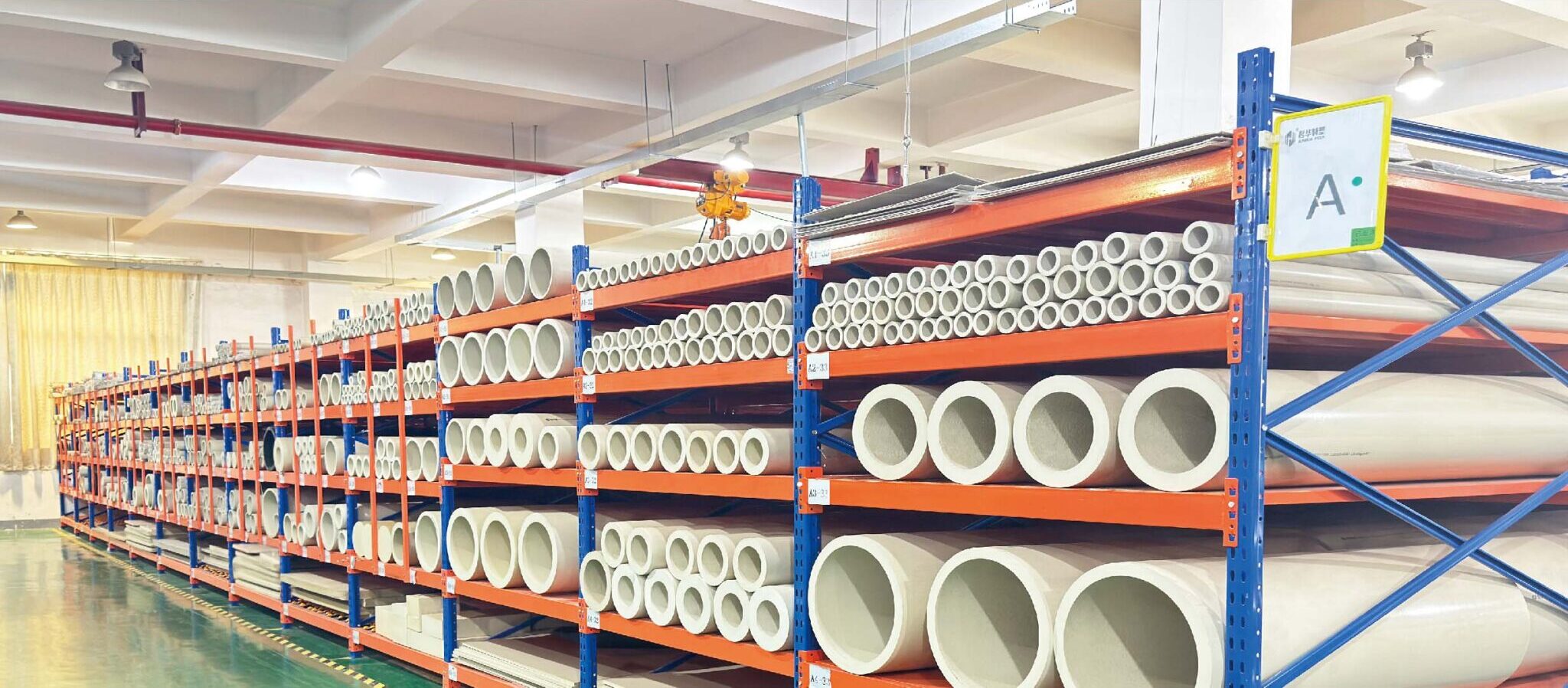

PEEK 押出ライン
PEEKチューブ：外径 23-550mm × 内径 12-460mm (長さはご要望に応じてカスタマイズ可能) (上記仕様がご要望に合わない場合、カット・トゥ・サイズを含む、長さと幅のカスタマイズを提供いたします)。
より高い生産性
PEEKチューブの生産性を300-400%総合的に向上させ、納期厳守とお客様満足度の向上を実現します。
より安定した品質
自動化生産により、その他の要因が生産に及ぼす影響を大幅に低減。大量生産されるPEEKチューブは安定性と信頼性に優れ、国内外市場において色調、外観、内部品質ともに優れています。
より低い廃棄率と生産コスト
新設備により、生産時間、人件費、メンテナンスコストを体系的に削減し、生産プロセスの各工程を改善することで、廃棄率と生産コストの低減を達成しています。
お問い合わせ
PEEKとは？
PEEKおよびその改質複合材料は、高温高湿条件下で優れた性能を示します。PEEKは優れた耐薬品性、自己潤滑性、耐摩耗性を有するため、銅合金や普通ゴムを置き換える最適な材料となっています。それらと比較して、PEEKはより長い寿命を持ち、設備の運転コストを削減し、設備の運転信頼性を向上させることができます。
高温性能
PEEKの性能は、-196°Cから260°Cの温度範囲で安定したままです。極限の作業条件下では、短時間で300°Cに耐えることができます。PEEKの性能は、地下数キロメートルの高温作業環境でも信頼性があります。
高強度と耐摩耗性
他のプラスチックと比較して、PEEKは圧縮、衝撃に強く、優れた疲労耐性も持っています。PEEKは機械設備や摩耗環境において耐久性があります。
寿命を倍増
PEEKシールソリューションは部品の寿命を向上させることができます。一部の国内化学会社は、君華 PEEKが設計したPEEK5600FE20ポリテトラフルオロエチレン改質材料を元の材料に置き換えて使用し、摩耗部品の寿命を1.3〜3倍に延ばすことができました。
耐食性
PEEKは化学的に不活性であり、ほとんどの酸、油、グリース、および他のすべての有機・無機溶剤や酵素に対して反応せず、良好な強度と寸法安定性を維持できます。
自己潤滑性
PEEKは摩擦係数が低く、走行抵抗が小さいため、一部の作業条件下では油なしで使用できます。設備はより清潔になり、プロセスの信頼性を向上させ、エネルギー効率を改善し、コストを節約します。
設計の自由度向上
射出成形金型を使用して、複雑な特殊形状部品を大量に迅速に成形でき、機械加工と比較してコストが低くなります。
一般的なPEEKグレードと特性
1. PEEK5600G (ブラウン-グレー/カーキ)は純粋なポリエーテルエーテルケトン樹脂から作られており、すべてのPEEKグレードの中で最高の靭性と耐衝撃性を提供します。純粋なPEEKは便利な方法（蒸気、乾熱、エタノール、ガンマ線）で滅菌可能であり、その製造に使用される原材料はEUおよび米国FDAの食品適合規制に準拠しています。これらの特性から、医療、製薬、食品加工産業で広く使用されています。
2. PEEK5600LF30 (ブラック) PTFE、グラファイト、炭素繊維の添加により、PEEK5600LF30はベアリンググレードのプラスチックとなっています。その優れたトライボロジー特性（低摩擦係数、耐摩耗性、高いピーク圧力限界）により、このクラスの摩擦用途における理想的な材料です。
3. PEEK5600GF30 (ブラウン-グレー): この材料は30%のガラス繊維で充填された強化グレードのプラスチックです。PEEKと比較して優れた剛性、耐クリープ性、寸法安定性を提供し、構造部品に理想的です。高温下で長時間にわたる固定荷重に耐えることができます。PEEK5600GF30が摺動部品として使用される場合、ガラス繊維が相手面を傷つける可能性があるため、その適合性は慎重に検証する必要があります。
4. PEEK5600CF30 (ブラック): この材料は30%の炭素繊維で強化されています。PEEK5600GF30と比較して優れた機械的特性（高い弾性率、機械的強度、耐クリープ性）と耐摩耗性を提供します。さらに、炭素繊維強化プラスチックは非強化PEEKの3.5倍の熱伝導率を持ち、軸受面からの熱をより速く放散します。
機械的特性
| 項目 | 試験規格 または測定器 |
単位 | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% ガラス繊維 |
PEEK5600CF30 PEEK+30% 炭素繊維 |
PEEK5600LF30 PEEK+30% (炭素繊維 +グラファイト+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| 引張強さ (23℃) | ISO 527 | MPa | 95 | 175 | 250 | 145 | 70 |
| 引張弾性率 (23℃) | ISO 527 | GPa | 3.8 | 11 | 23 | 12.5 | / |
| 破断伸び (23℃) | ISO 527 | % | 35 | 2.0 | 1.5 | 2.2 | / |
| 曲げ強さ (23℃) | ISO 178 | MPa | 155 | 235 | 350 | 220 | 118 |
| 曲げ弾性率 (23℃) | ISO 178 | GPa | 3.5 | 10 | 21 | 11 | / |
| シャルピー衝撃強さ (ノッチなし) | ISO 179/1U | kJ/m2 | 破断せず | 55 | 45 | 32 | 破断せず |
| 片持ち梁衝撃強さ (ノッチあり) | ISO 180/A | kJ/m2 | 4 | 6 | 6.5 | 4 | 6 |
熱的特性
| 項目 | 試験規格 または測定器 |
単位 | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% ガラス繊維 |
PEEK5600CF30 PEEK+30% 炭素繊維 |
PEEK5600LF30 PEEK+30% (炭素繊維 +グラファイト+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| 融点 | ISO11357 | ℃ | 343 | 343 | 343 | 343 | 343 |
| ガラス転移温度 | ISO11357 | ℃ | 143 | 143 | 143 | 143 | 150 |
| 熱変形温度 | ISO 75A/B | 1.8MPa. ℃ | 152 | 315 | 315 | 293 | 150 |
| 熱膨張係数 | ASTM D696 | ppm K-1 | 45 | 22 | 15 | 22 | 70 |
| 熱伝導率 | ISO /CD22007-4 | W/(m·K) | 0.29 | 0.32 | 0.95 | 0.86 | / |
電気的特性
| 項目 | 試験規格 または測定器 |
単位 | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% ガラス繊維 |
PEEK5600CF30 PEEK+30% 炭素繊維 |
PEEK5600LF30 PEEK+30% (炭素繊維 +グラファイト+PTFE) |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| 絶縁耐力 (2mm) | IEC 60243-1 | kV/mm | 20 | 19 | / | / | 19 |
| 比誘電率 | IEC 62631 | – | 3.0 | 3.3 | / | / | 2.7 |
| 表面抵抗率 | GB/T31838.3 | Ω | 1015 | 1014 | / | / | 1015 |
| 体積抵抗率 | IEC 62631 | Ω·cm | 1015 | 1015 | 105 | 106 | / |
その他の特性
| 項目 | 試験規格 または測定器 |
単位 | PEEK5600G 100% PEEK |
PEEK5600GF30 PEEK+30% ガラス繊維 |
PEEK5600CF30 PEEK+30% 炭素繊維 |
PEEK5600LF30 PEEK+炭素繊維 +グラファイト+PTFE |
PEEK5600FE20 PEEK+20%PTFE |
|---|---|---|---|---|---|---|---|
| 色 | / | / | ナチュラル | ナチュラル | ブラック | ブラック | ナチュラル |
| メルトフローレート (400℃, 2.16kg) | ISO 1133 | g/10min | 6-10 | 2-5 | 1-3 | 2-5 | / |
| 密度 | ISO 1183 | g/cm3 | 1.30±0.02 | 1.50±0.02 | 1.40±0.02 | 1.44±0.02 | 1.41±0.02 |
| 吸水率 (23℃, 24時間) | ISO 62-1 | % | 0.07 | 0.05 | 0.04 | 0.05 | 0.15 |
| ロックウェル硬さ | / | HRR | 118 | 119 | 121 | 108 | 113 |
| 難燃性等級 | UL 94 | / | V-0 | V-0 | V-0 | V-0 | / |
| 摩擦係数 | ASTM D3702 | 100N-120rpm | 0.30-0.38 | 0.38-0.46 | 0.15-0.25 | 0.18-0.30 | 0.1-0.2 |
*このデータは参考用であり、保証するものではありません。より詳細なデータシートについては、当社の技術部門までお問い合わせください。
