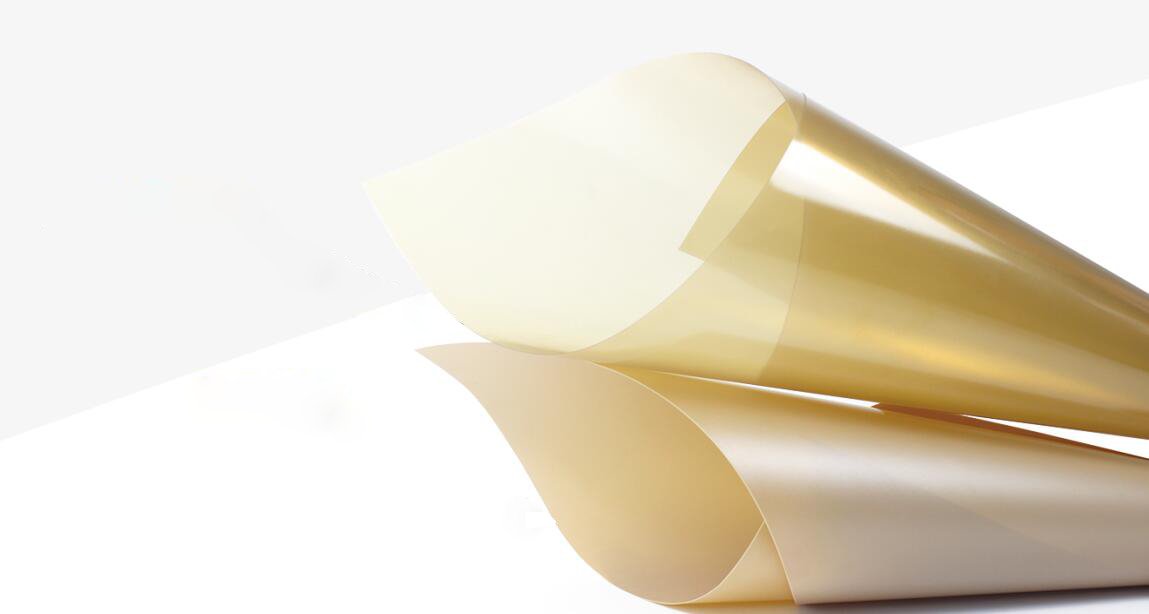

PEEKフィルム/シートは、PEEK粒子を高温で溶融し、テープキャスト成形によって製造されます。当社が生産するフィルムは、主に非晶質透明フィルムと結晶性フィルムの2種類に分けられます。
PEEK材料の用途
電子製品
- • CD/DVDドライブ部品
- • プリンター部品
- • チップキャリア
- • スマートフォン絶縁部品
- • カメラ部品
自動車
- • ブレーキシステム
- • クラッチ
- • トランスミッション部品
- • 駆動システム部品
- • 自動車排気部品
石油・ガス、石油化学
- • リフトポンプ
- • ポンプ本体、バルブ
- • バルブガスケット
- • ウェアリング、ウェアストリップ
- • シール
- • 往復圧縮機部品
航空宇宙
- • 航空機部品
- • 航空宇宙構造部品
- • 機体ウェアスリーブ
- • スラスター、アクチュエーター
電子・半導体
- • ウェハダイシングトレイ
- • イオン注入部品
- • エッチング装置部品
- • ウェハハンドリング部品
食品・医療
- • インプラント
- • 義歯
- • 滅菌器
- • 滅菌容器
- • 整形外科器具
- • 外科手術器具
PEEKフィルム / PEEKシート
| 製品名コード | 色 | 表面テクスチャ | 厚さ × 幅 {T×W} mm |
|---|---|---|---|
| PEEKフィルム | ナチュラル/ブラック | ポリッシュ/非ポリッシュ、光沢/マット | (0.1~0.25) × 1360 |

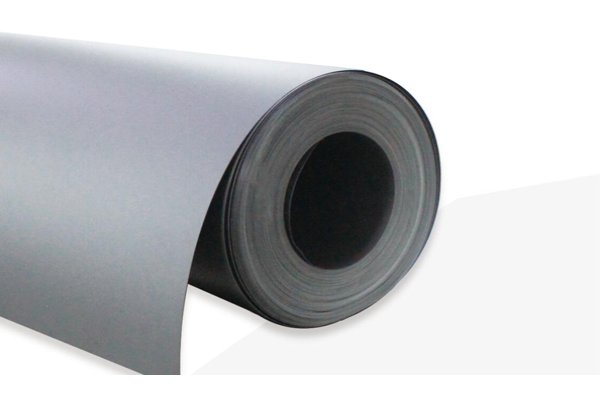

| PEEKシート | ナチュラル/ブラック | ポリッシュ/非ポリッシュ、光沢/マット | (0.25~0.4) × 1360, (0.5~0.8) × 660 |
PEEK — 代表的な特性
| 特性グループ | 特性 | 試験方法 | 単位 | 値 |
|---|---|---|---|---|
| 物理的 | 密度 | ASTM D792 | g/cm3 | 1.26 – 1.29 |
| 平均吸水率 (24 h) | ASTM D570 | % | 0.04 | |
| 熱収縮率 (200°C) | ISO 11501 | % | 0.8 – 4.7 | |
| 機械的 | 降伏時の引張強度 (MD) | ASTM D882 | MPa | 70 – 90 |
| 降伏時の引張強度 (TD) | ASTM D882 | MPa | 68 – 86 | |
| 破断時の引張強度 (MD) | ASTM D882 | MPa | 120 – 186 | |
| 破断時の引張強度 (TD) | ASTM D882 | MPa | 112 – 115 | |
| 破断時の伸び (MD) | ASTM D882 | % | 186 – 225 | |
| 破断時の伸び (TD) | ASTM D882 | % | 145 – 180 | |
| 引張弾性率 (MD) | ASTM D882 | MPa | 1993 – 2755 | |
| 引張弾性率 (TD) | ASTM D882 | MPa | 1964 – 2568 | |
| 熱的 | 融点 | ISO 11357 | °C | 343 |
| 熱膨張係数 (< Tg) | ISO 11359 | ppm / K | 55 – 60 | |
| ガラス転移温度 | ISO 11357 | °C | 153 | |
| 電気的 | 誘電強度 (25 μm) | ASTM D149 | kV/mm | 150 |
| 体積抵抗率 @25°C, 50% RH | ASTM D257 | Ω·m | 1016 | |
| 誘電率 (50 MHz) | ASTM D150 | — | 3.12 – 3.3 | |
| 損失正接 (50 MHz) | ASTM D150 | — | 0.004 – 0.005 |
PEEK材料の利点
1
高・低温耐性
高温耐性に優れ、融点は343℃。使用温度は267℃で、-196℃でも特性を維持します。
2
耐摩耗性と自己潤滑性
摩耗損失が少なく、優れた自己潤滑性を有します。
3
優れた絶縁性能
高温・高圧・高湿度などの環境下でも優れた絶縁性能を維持します。
4
耐薬品性
一般的な化学薬品に対して優れた耐性を示し、ほとんどの有機溶剤に溶解しません。
5
優れた耐放射線性
各種放射線に対して優れた耐性を有します。
6
優れた難燃性
一定厚さのPEEKは難燃性が高く、UL94 V-0規格を満たします。
7
耐加水分解性
吸水率が低く（0.04%）、200℃の蒸気中でも長時間使用可能です。
8
優れた柔軟性
優れた柔軟性を有します。
